Výkonný a spolehlivý

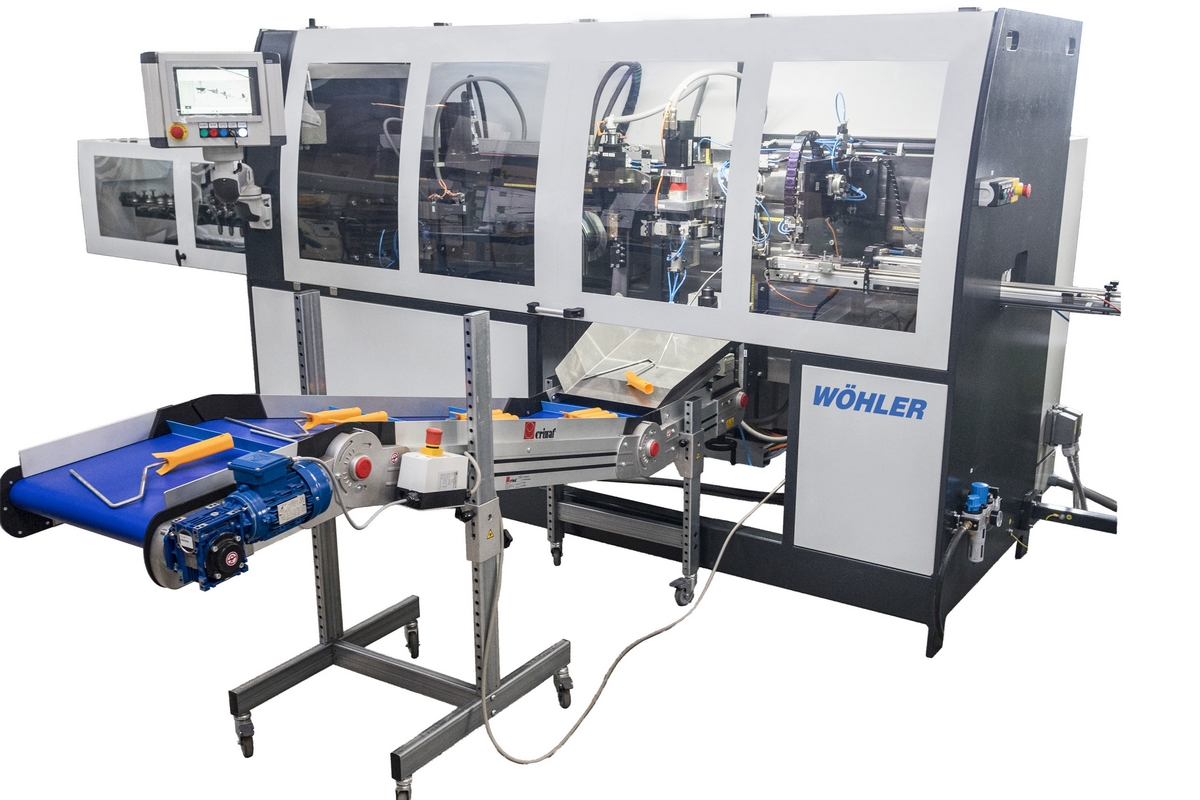

Stroj ADMV je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.
Drát je automaticky odvíjen ze svitku pomocí odvíjecího zařízení vybaveného pohyblivým ramenem, rychlost odvíjení je řízena frekvenčním měničem. Dále drát prochází rovnačkou drátu, posuv drátu zajišťuje servomotor, drát je střídavě posouván a ohýbán. Přesnost odměřování délky se pohybuje v rozmezí od ± 0,5 mm. Současně při ohýbání drátů jsou nalisována “křidélka” pro zafixování drátu v plastikovém držadle. Tvar háku je z větší části nastavitelný a volitelný pouze programově pomocí softwaru. Po ukončení ohýbacího cyklu je drát hydraulicky ustřižen a přenesen do pozice, kde dochází z jedné strany k ohrocení náběhu drátu a z druhé strany je naráženo plastikové držadlo. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového nebo vibračního zásobníku pomocí dopravníků.
Výkon stroje se pohybuje v rozmezí cca. 900 – 1200 kusů za hodinu v závislosti na tvaru a velikosti háků.
výkon stroje | 900 - 1200 ks/h |
pevnost drátu | max. 650 N/mm |
průměr drátu | 6 - 8 mm (0.24 - 0.32"), ocelový pozinkovaný, jiné průměry na vyžádání |
hmotnost cívky drátu | max. 1.500 kg |
hydraulika | max. 17 MPa |
stlačený vzduch | min. 6 bar |
spotřeba vzduchu | max. 34 m3/h |
výška | cca 1.850 mm |
hmotnost | cca 2.000 kg |
požadovaný prostor | cca. 7.000 x 3.000 mm |
elektrické připojení | 14 kW, 230/400 V, N/PE, 50 Hz |
