ADMV 3S - Stroj na ohýbání háků k malířským válečkům

Výkonný a spolehlivý

Charakteristika

• Zpracování všech tvarů háků
• Parametry tvaru háků nastavitelné v programu
• Robustní pevná ocelová konstrukce
• Vysoká výkonnost
• Rychlé přestavění stroje
• Plně automatický přívod a orientace držadel
• Bezpečnost práce
• Vzdálená správa

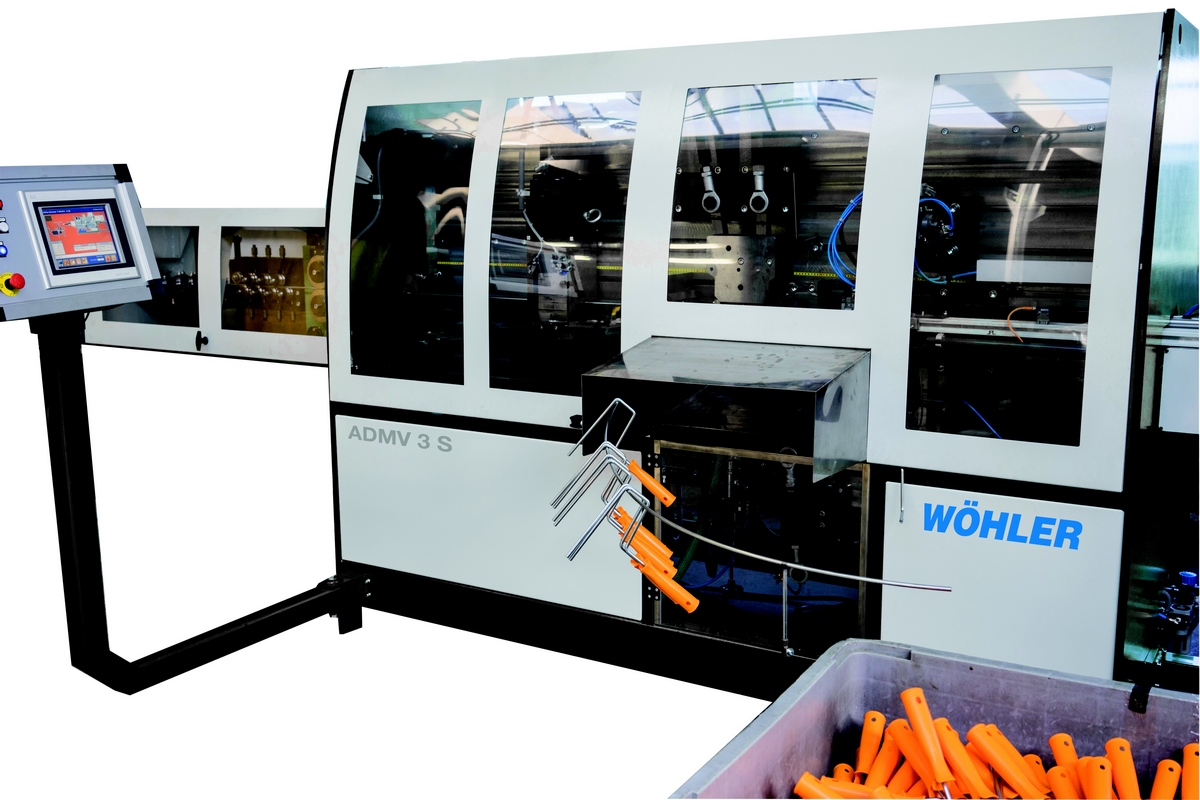

Stroj ADMV 3S je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.

Drát je odvíjen pomocí elektricky poháněného zařízení a přiváděn do stroje. V první fázi prochází rovnačkou, dále je na řadě posuv drátu a odměřování, následuje lisování „křídel“, která slouží k zafixování držadla. Lisovací jednotka je poháněna hydraulickým agregátem stejně jako střih drátu. V další fázi je drát ohýbán na požadovaný tvar. Délka podání a úhel ohybu drátu jsou programovatelné veličiny, programování a nastavení probíhá na obslužném panelu s dotykovým displejem a grafickým zobrazením. Každý ohyb má svůj servopohon. V poslední etapě dochází k naražení držadla a vyhození hotového držadla na skluz a na paletu. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového zásobníku pomocí dopravníků. Pro orientaci držadel je ve většině případů používán kamerový systém. Výkon stroje se pohybuje v rozmezí cca. 2.100 – 2.400 kusů za hodinu v závislosti na tvaru a velikosti háků.

 Stroj se skládá z jednotlivých stanic:

• Poháněné odvíjecí zařízení drátu – automatický přívod drátu ke stroji s kontinuální regulací rychlosti
• Rolnová rovnačka drátu
• Posuv a odměřování drátu (přesnost  ± 0,5 mm) - servomotor
• Lisování a střihání drátu – hydraulický pohon,
• Odjehlení drátu
• Ohýbací jednotka - 3 servomotory
• 250 l poschoďový zásobník držadel
• Jednotka nasazení držadel na drát
• volitelné: závitovací jednotka, zapichovací jednotka, etiketovací jednotka, dodatečné lisování

 Technická data
